往复式给料机

作者富皓机械设备 浏览次数:

往复式给料机简介:    点此链接→(详细介绍给料机配件

  往复式给料机也叫往复式给煤机,是利用曲柄连杆机构拖动下倾5°的底板在辊上做直线往复运动,从而把煤或其它磨琢性小,粘性不大的松散粒状,粉状物料从给料设备中均匀地卸到受料设备中。

往复式给料机特点:

1.工作可靠、寿命长。
2.重量轻,体积小,维护保养方便。
3.结构简单,运行可靠,调节安装方便。
4.封闭式框架结构,大大提高了机架的刚度。
5.装有限矩型液力偶合器,能满载启动,过载保护。
6.大给料量可达1200吨/小时(煤),是目前国内大的往复式给料机。
7.采用了先进的平面二次包络环面骡杆减速器设计,承载能力大,传动效率高。
8.侧衬板、斜衬板与底板之间留缝可调,能比较准确地控制留缝大小,大大减少了漏料。
9.驱动装置对称布置,并采用双推杆 ,使整机爱力均衡,传动平稳,消除了底板往复时的扭摆现象。
10底板有立向筋板,并用三道通长托辊支承,保证了底板本身刚度,消除了现有往复式给料机底板工作中弯曲变形的弊病。
11.衬板由小块耐磨钢板拼成,这样不仅更换时轻便容易,而且可以根据实际磨损情况,有针对性地更换磨损了的衬板块,从而使材料合理利用 ,降低维修费用。

往复式给料机原理:

  传动原理:当电动机开动后,经弹性联轴器、减速器、曲柄连轩机构拖动倾斜的底板在插辊上作直线往复运动,将煤均匀地卸到运输机械或其它筛选设备上。K型往复式给料机设有带漏斗、带调节阀门和不带漏斗、不带调节阀门两种形式。该机适用于矿井和选煤厂,将煤炭经煤仓均匀地装载到输送机或其它筛选、贮存装置上。

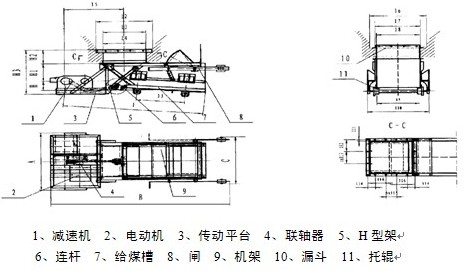

往复式给料机结构图纸:

往复式给料机结构图纸

K型往复式给料机是由机架、底板(给料槽)传动平台、漏斗闸门、托辊等组成。

往复式给料机使用范围:

  往复式给料机适用于矿山、矿井、选煤厂、中站、输煤车间、港口散料码头等散料转运,可将散料经料仓或直接进行均匀的转载到胶带机或其它筛选设备、贮存装置等配合使用。实现对矿石、砂煤、粮食等散装物料的均匀给料.本设备机体安装于料斗下,传动装置为悬挂式,根据给料量的大小可分:K1、K2、K3、K4等几种型号。

往复式给料机技术参数:

型号规格 K-0 K-1 K-2 K-3 K-4
给料能力(t/h) 底版行程 曲柄位置 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤 无烟煤 烟煤
200mm 4 100 90 150 135 225 200 330 300 590 530
150mm 3 75 67 112 100 170 150 247 220 440 395
100mm 2 50 45 75 68 133 100 165 150 295 268
50mm 1 25 22 34 34 55 50 83 75 148 132
曲柄转速(r/min) 57 57 62 62 62
电动机 型号 YB160M1-8
Y160M1-8
YB160M1-8
Y160M1-8
YB160M1-8
Y160M1-8
YB160M1-6
Y160M1-6
YB160M1-6
Y160M1-6
功率(KW) 4 4 4 7.5 18.5
转速(r/min) 720 720 720 970 970
减速机 型号 JZQ0-350 JZQ0-350 JZQ0-350 JZQ-400 JZQ-500
速比 12.64 12.64 12.64 15.75 15.75
允许大颗粒(mm) 含量10%以下 250 350 400 500 700
含量10%以上 200 300 350 450 550
设备重量(kg) 带料斗 1127 1251 1481 1927 2737
不带料斗 1026 1144 1342 1735 2505

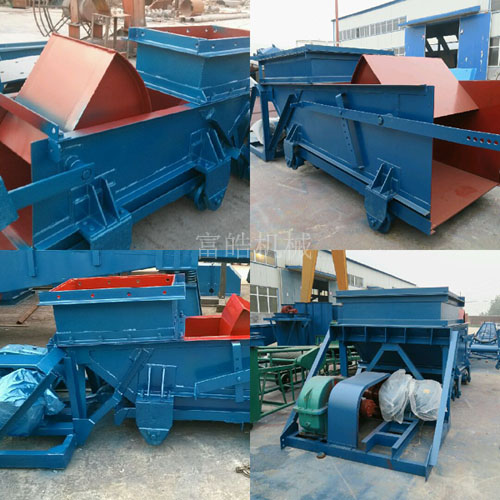

往复式给料机图片:

客户订货须知:

1.签订合同时请写明型号规格、配何种电机、是否带漏斗和调节闸门。

2.随机技术文件:产品合格证、装箱单、产品使用说明书。
