摇摆筛

作者富皓机械设备 浏览次数:

摇摆筛结构原理:
摇摆筛基本的回转运动与人工筛分相类似。偏心率从25到40mm可调。低速V型皮带驱动从120到360rpm可调
.每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整
.因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。
.水平与垂直加速度随着粒子的运动而增加,接近筛孔尺寸的颗粒随之成功分离;较大颗粒被运到出口处。出口处由一个可调节的导向装置控制流量,该导向装置是控制物料停留时间的另一个因素。
.此次过程在每筛层之间重复进行。

摇摆筛工作原理:

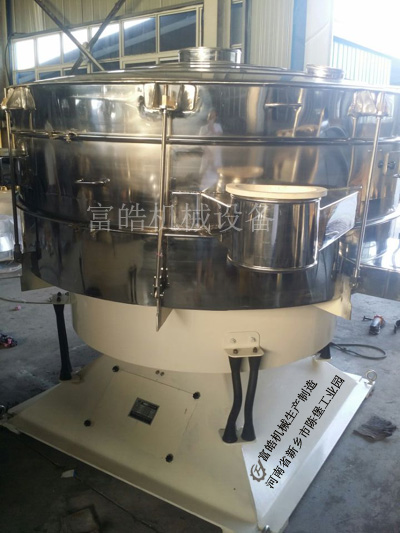

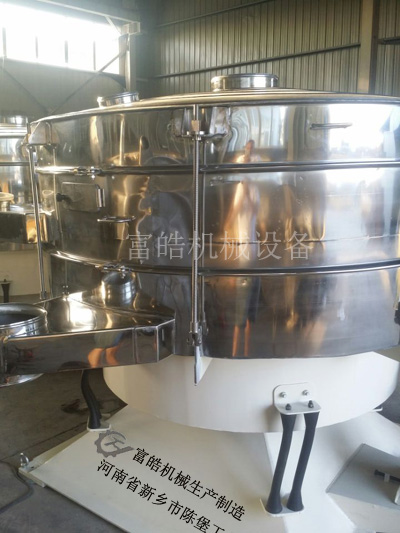

摇摆筛

      摇摆筛的设计是为了满足大产量,高精度筛分的厂家而特殊设计的一种高效筛分机.最简单的筛分是双眼注视双手筛分。

产品特点:

  • 高达5倍的单位面积产出;精确到6级分离,筛分效率高达90%一99%;
  • 使用硅橡胶球、超声波等高效清网装置系统。筛孔不会堵塞。密闭除尘,操作安全;
  • 加速度比振动筛低4.5倍。筛分零件寿命提高而维护减少;
  • 噪声<75分贝。优化重理均衡,地基动态负荷低。

试机视频:

适用行业 化学、食品与香料、塑料、矿业、医药、木业及胶合板、冶金、橡胶、饲料、化肥、糖盐业、再生行业。

            摇摆筛分机就是对此的机械模拟.它是目前最有效的模拟了人工筛分运动的有效原理(筛分精度、效率、筛网寿命均是常规圆筛的5-10倍),符合所有精细与超细范围的粉末与微粒状物料,特别适合难以处理的物料。

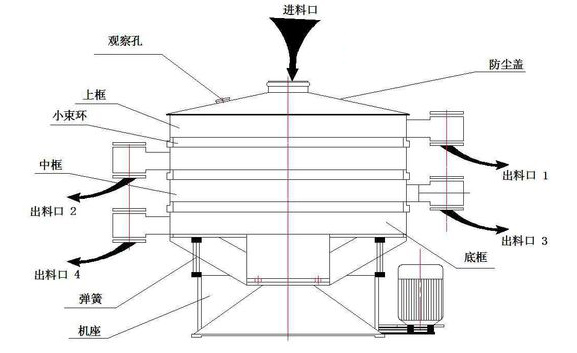

摇摆筛结构图纸:

摇摆筛

技术参数:

型号 YBS600 YBS1000 YBS1200 YBS1600 YBS2000 YBS2400 YBS2600
直径 600 1000 1200 1600 2000 2400 2600
筛分面积 0.29 0.71 1.11 1.83 2.62 3.63 5.31
空间要求 0.4 1.2 1.6 2.5 3.6 5.2 6.8
最多筛层 5 5 5 5 5 5 5
功率消耗 0.25 1.5 2.2 2.2/4 2.2/4 5.5 5.5
橡皮球清洁 5层 5层 5层 5层 5层 5层 5层
转筒刷清洁 5层 5层 5层 5层 5层 5层 5层
超声波清洁 5层 5层 5层 5层 5层 5层 5层
过滤附件 2层 2层 2层 1层 1层 1层 1层
有效直径 630 930 1100 1340 1340 1740 1940
1层高度(mm) 830 1155 1480 1480 1500 1470 1580
1层重量(kg) 140 490 700 980 1050 1690 1900
2层高度(mm) 965 1280 1640 1640 1660 1590 1710
2层重量(kg) 155 535 770 1060 1140 1780 2000
3层高度(mm) 1080 1400 1800 1800 1820 1710 1840
3层重量(kg) 170 580 840 1140 1230 1870 2100
4层高度(mm) 1200 1525 1960 1960 1980 1830 1970
4层重量(mm) 185 625 910 1220 1320 1960 2200
5层高度(Kg) 1310 1650 2120 2120 2140 1950 2100
5层重量(Kg) 200 670 980 1300 1410 2050 2300

  基本的回转运动与人工筛分相类似。偏心率从25到40mm可调,低速V型皮带驱动从120到360rpm可调.每一种产品的停留时间可以通过摇摆筛的径向与切角朝驱动轴线方向进行调整。因此建立水平与抛掷三维翻滚运动。物料从中心到外缘在整个筛面上均匀分散,从而以螺旋运动往轴向传播。细小颗粒从而完成了整个筛分过程。

1进料口2上盖3观察孔4筛框5密封圈6出料口7网架 8束环9底框10主枢轴总成11调整块12网13激振板 14调整螺桂15摆阵体16阻旋弹簧17主轴总成18皮带轮 19底座20检查孔21电机

摇摆筛

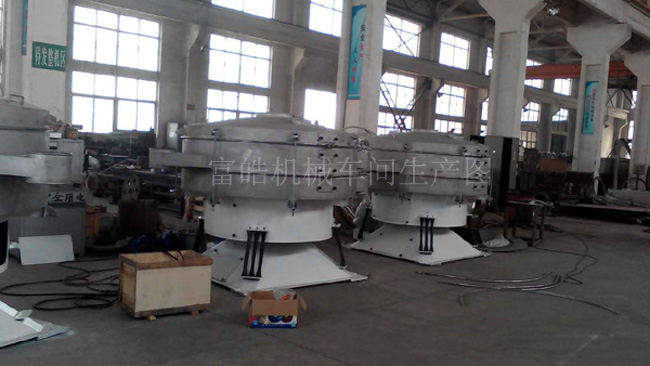

摇摆筛车间图:

摇摆筛

摇摆筛

摇摆筛

摇摆筛维护及检修
摇摆筛日常维护内容包括筛子表面,摇摆筛特别是筛面紧固情况,摇摆筛松动时应及时紧固。摇摆筛定期清洗筛子表面,摇摆筛对于漆皮脱落部位应及时修理、除锈并涂漆,对于裸露的加工表面应涂以工业凡士林以防生锈。
摇摆筛定期检修:
摇摆筛定期检修包括周检和月检
摇摆筛周检:
检查激振器、筛面、支承装置等各部螺栓紧固情况,摇摆筛当有松动时应加以紧固。检查传动装置的使用状况和连接螺栓的锁紧情况,摇摆筛检查三角带张紧程度,必要时适当张紧。摇摆筛检查筛子时,摇摆筛须特别注意查看在飞轮上的不平衡重块固定得是否可靠,如固定不牢,筛子运转时,摇摆筛不平衡重块就可能脱离飞轮,导致安全事故。
摇摆筛月检:
检查筛面磨损情况,摇摆筛如发现明显的局部磨损应采取必要的措施如调换位置等并重新紧固筛面。摇摆筛检查整个筛框,摇摆筛主要检查主梁和全部横梁焊缝情况,摇摆筛并仔细检查是否有局部裂纹。检查筛箱侧板全部螺栓情况,摇摆筛当发现螺栓与侧板有间隙或松动时,摇摆筛应更换新的螺栓。
