提升机配件

作者富皓机械设备浏览次数：

提升机齿轮：

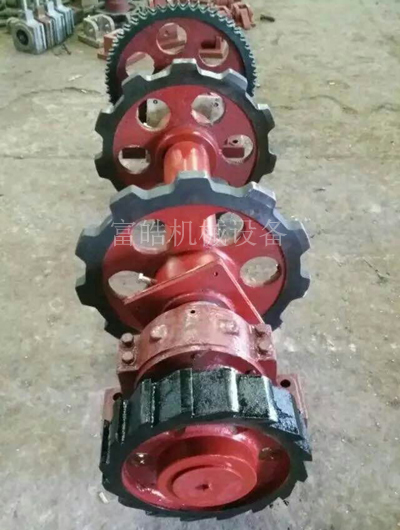

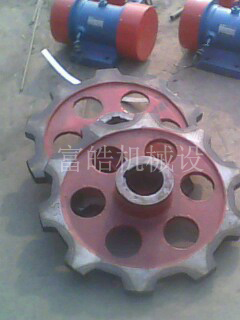

富皓机械生产各种提升机配件如：不锈钢链条、环链、板链、NE板链、链轮、环链链轮、板链链轮、NE头论、尾轮等，并可以根据客户需求定做各类配件。

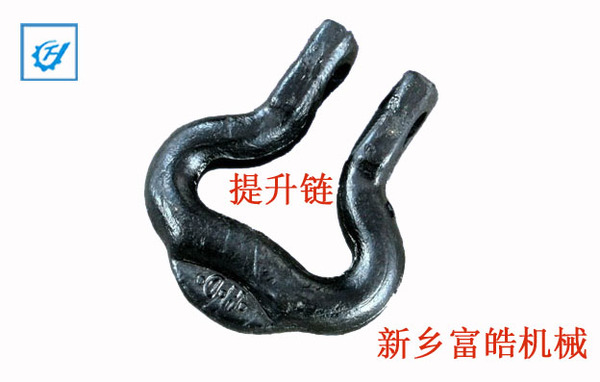

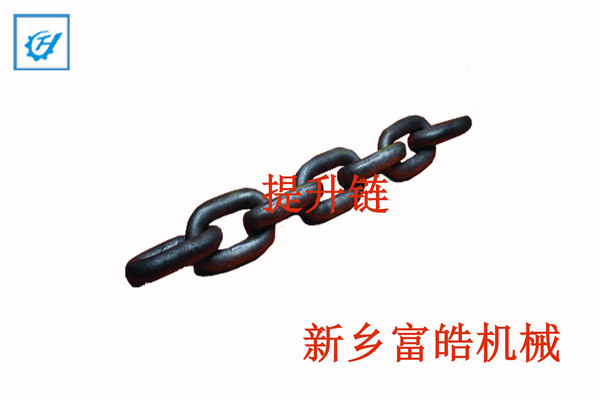

提升机链条适用条件：

该产品适用于斗式提升机、运输提升机械和锅炉去渣机。

提升机配件

外形及安装尺寸：

棒料直径d	节距t	外宽B	整条长度n×t	理论重量kg／m
14±O.5	50±1.2	48±1.1	n×t+^0.6_-0.9	4.O
18±0.5	50±1.2	58±1.1	n×t⁺²²_-1.3	6.9
18±0.5	64±1.2	58+1.1	n×t⁺²²_-1.3	6.5
20±O.7	70+1.6	70+2-1	n×t⁺²⁵_-1.4	8.6
22±O.7	70±1.6	72+1.5	n×t⁺²⁸_-1.6	9.5
	76±1.6	72±1.5		9.6
	86±1.6	74±1.O		lO.O
26±0.8	92±O.9	860-1.5	n×t⁺³²_-1.8	13.3
30±0.9	105±1.0	1010-1.5	n×t⁺³⁷_-2.1	18.1
30±0.9	108±1.O	980-1.5	n×t⁺³⁷_-2.1	17.7
34±1.0	126±1.2	130±1.5	n×t⁺⁴⁴_-2.5	22.7

技术参数：

提升链规格	A级			B级
提升链规格	试验负荷KN	残余变形(％)	破断负荷KN	试验负荷KN	残余变形(％)	破断负荷KN
14×50	77	O	≥154	90	O	≥180
18×50 18×64	125	0	≥250	150	0	≥300
20×70	160	O	≥320	190	O	≥380
22x70 22×76 22×86	185	O	≥370	225	O	≥450
26×92	250	0	≥500	313	0	≥626
30×105 30×108	340	O	≥680	417	O	≥834
34×126	446	0	≥892	535	0	≥1070

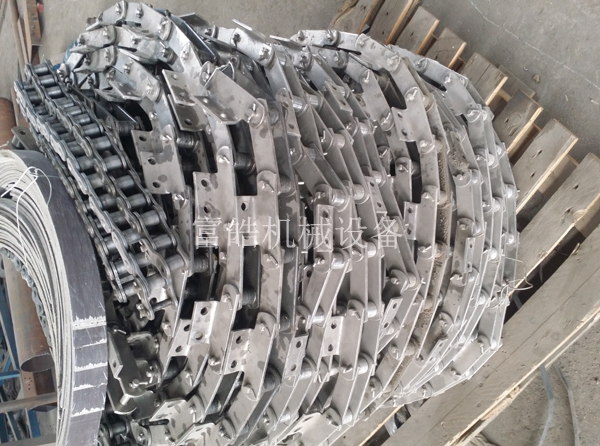

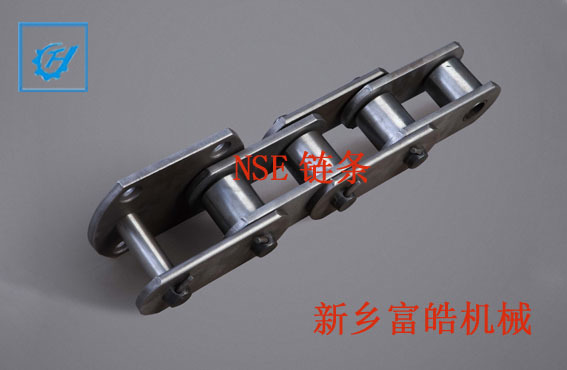

NSE板链、滚子链：

提升板链概述：

一、精选特钢厂生产的优质材料，先进的热处理工艺。
（1）内外链板:40Cr ；
（2）销轴:20CrMnMo ；
（3）套筒:20CrMo ；
（4）滚子:20CrMo；调质HB293-365 ；
炭氮共渗（0.5mm)淬火HRC55-62；
炭氮共渗（0.5mm)淬火HRC55-60；
炭氮共渗（0.5mm)淬火HRC50-55。
二、德国进口的网袋式自动翻转热处理设备，均匀透彻渗碳淬火。
三、（1）销轴和外链板固定，套筒和内链板固定有效的减少承载部件的磨损。
　（2）销轴和套筒、滚子和套筒根据物料采取不同的间隙配合,防止物料对链条的磨损和节距伸长。
　（3）外链板冲压成弯板结构既方便固定斗子，又减少运载机构的使用空间。

四、采取普检和破断拉伸实验检测手段，充分保证技术要求。

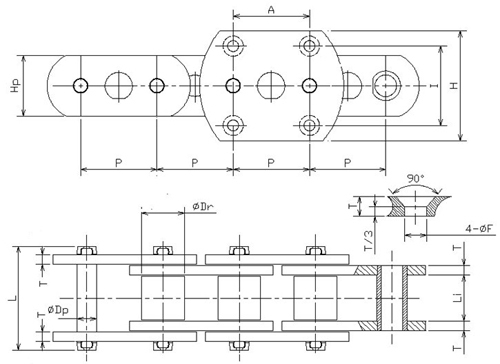

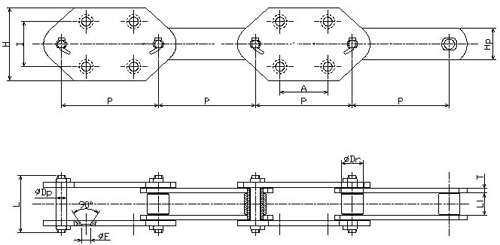

五、NSE板链技术参数：

提升机配件

型号 TYPE	节距 (P)	滚子外径 (ФDr)	内节内宽 (Li)	销轴直径 (ΦDp)	销轴长度 (L)	链板厚 (T)	链板宽 (Hp)	六孔板高 (H)	螺孔直径 (ΦF)	链斗安装尺寸(A*I)	载荷 (Tmax) 单位：KN
NSE100	76.2	36.00	36.5	17.10	90	8	50	105	14	*7066**	230
NSE200	100	44.50	51.8	21.10	120	10	60	150	18	100*105	380
NSE300	100	48.50	57.6	23.10	126	10	75	150	18	*100105**	550
NSE400	100	51.00	57.60	25.20	126	10	75	150	18	100*105	650
NSE500	125	63.50	67.4	31.75	150	12	90	180	18	*125130**	750
NSE500B	125	70.00	67.4	35.00	150	12	90	180	18	125*130	850
NSE600	125	70.00	75	35.00	170	16	100	180	18	*125130**	1000
NSE700	150	75.00	82.5	38.50	180	16	110	210	22	150*160	1250

NE板链技术参数：

提升机配件

型号 TYPE	节距 (P)	滚子外径 (ФDr)	内节内宽 (Li)	销轴直径 (ΦDp)	销轴长度 (L)	链板厚 (T)	链板宽 (Hp)	六孔板高 (H)	螺孔直径 (ΦF)	链斗安装尺寸(A*I)	破断载荷 (KN)
NE-50	152.4	36.00	36.50	17.10	90	8	50	110	14	75*70	230
NE-100	200	44.50	51.80	21.10	120	10	60	125	18	*10080**	380
NE-150	200	48.50	57.60	23.10	126	10	75	125	18	100*80	550
NE-150Q	200	51.00	57.60	25.20	126	10	75	125	18	*10080**	650
NE-200	250	63.50	67.40	31.75	150	12	90	150	18	140*100	750
NE-200Q	250	70.00	67.40	35.00	150	12	90	150	18	*140100**	880
NE-300	250	70.00	75.00	35.00	170	16	100	150	18	140*100	1000
NE-400	300	70.00	75.00	35.00	170	16	100	180	22	*170120**	1000
NE-500	300	75.00	82.50	38.50	180	16	110	200	22	170*120	1250
NE-600	350	83.00	85.00	42.00	190	16	120	210	22	*200170**	1500

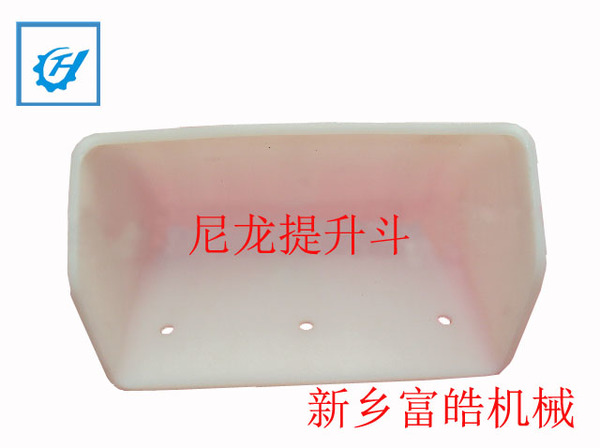

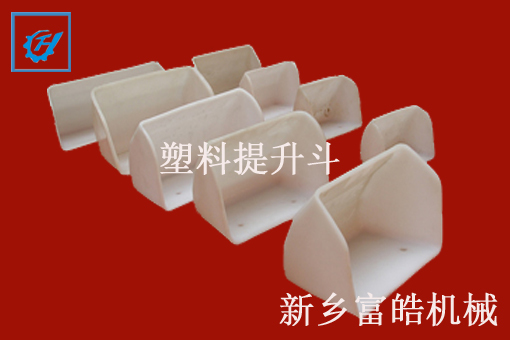

尼龙、塑料提升斗：

富皓机械生产各种提升机配件如：提升斗、不锈钢提升斗、塑料提升斗、尼龙提升斗等，并可以根据客户需求定做各类配件。

斗式提升机用于化工，粮饲、建材生产中的物料提升上，一直采用金属材料制成。由于金属材料自身的特性，在提升设备的运行中存在着很多弊病，长期以来得不到很好的解决。新产品高分子材料提升斗的出现，弥补了传统金属斗的不足。
高分子材料提升斗的特性可以体现在以下几个方面：

一、本产品具有无毒性，自润滑性，耐腐蚀，长期磨损不污染原料等特点。

二、本产品具有很高的耐冲击强度和弹性，提升机在运行中碰撞金属异物或机壳时，能产生弹性蔽让，减少噪音，避免了金属材料斗经常出现的变形、撕裂线带等事故，提高了生产效率。

三、本产品具有价格低、重量轻、耐磨性好等优点。从而降低了提升机的设备负荷，节约电耗，延长了设备的使用时间，减少了维修工时，降低了生产成本。

四、本产品具有良好的倒净性能：由于金属料斗在提升原料时，往往会将物料粘在金属斗上，不能完全倒净，并对金属料斗产生腐蚀而长期金属料斗的磨损，也会增加原料中铁的含量，影响了产品质量，而高分子材料提升斗却弥补了金属材料产品的这些不足，提高了产品质量。根据此材料的特性，高分子材料产品在化工，粮饲，建材的生产中必将成为金属材料的升级换代产品。

技术参数：
　　1、加工方式：注射成型
　　2、畚斗连接孔距、孔径可根据用户需要免费钻孔（标准孔距、孔径
　　　请参照规格表）
　　3、畚斗间距：建议畚斗间距为斗背宽
　　4、安装：使用普通、方颈畚斗螺钉、牙口或皮带螺钉
　　5、卫生标准：符合国家安全卫生标准
使用建议：
　　适用于离心式卸料方式的提升机
　　一般提升机线速度小于等于2－3.3米／秒

改性高密度聚乙烯理化性能：
　　A、密度： 0.935～0.960 g/cm2
　　B、机械性能：断裂强度：2900 N/cm2　断裂伸长率：300%
　　C、畚斗使用环境温度： -50℃～+80℃
　　　耐热性能：融点：136℃ 维卡软化点：134℃ 脆化温度：≤-70℃
　　　热膨胀系数：1.5×10-14m/℃ 热变形温度：85℃
　　D、磨擦性能指标：磨损平均率：≤1.32 磨擦系数：0.08～0.12
　　E、在运行过程中不会因碰撞而产生火花或因磨擦带有很强的静电荷而
　　　产生放电现象
　　　其体积电阻率：≤7×1015Ω·cm
尼龙理化性能:
　　 A、密度：1.14g/cm2
　　 B、机械性能：拉伸强度：82.7Mpa　断裂伸长率：≥300%
　　 C、畚斗使用环境温度：-40℃～+105℃　
　　　耐热性能：融点 255℃ 脆化温度 -80℃
　　　热膨胀系数：7×10-5m/℃　热变形温度：255℃ (0.5×106Pa)
　　 D、体积电阻率：1×1015g/cm2

提升机配件

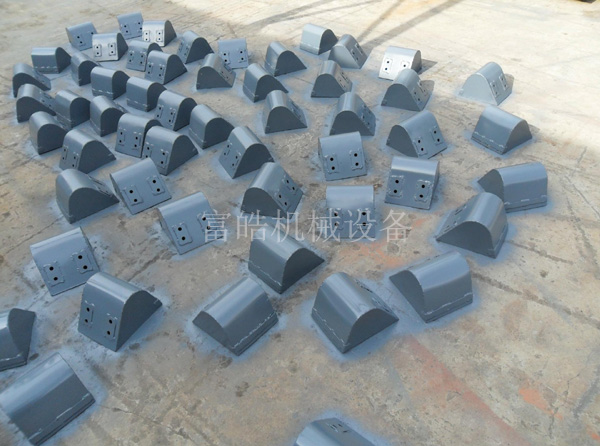

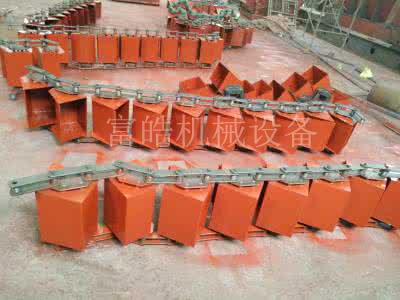

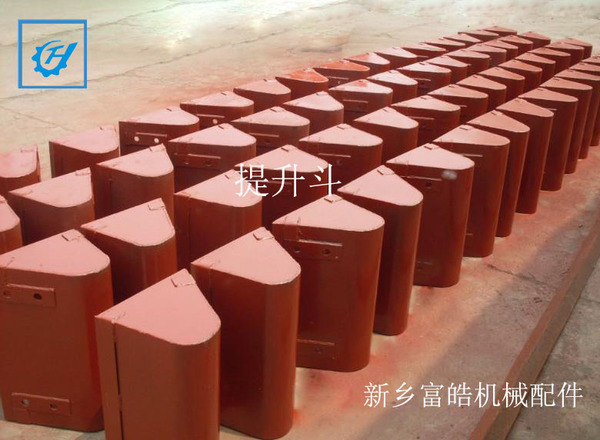

铁斗、不锈钢斗：

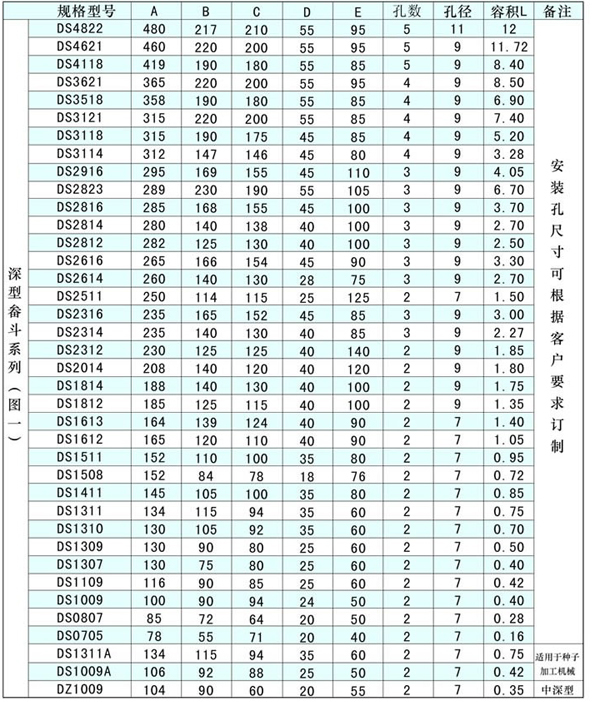

斗式提升机料斗，又称提升机挖斗，用于胶带提升机，链条提升机，板链提升机上，常用规格有：TD/TH160，200，250，315，400，500，630等。材质分为碳钢，不锈钢，塑料和尼龙四种材质。

TD胶带斗式提升机（皮带斗式提升机）适用于垂直输送粉状、粒状、及小块状的磨吸性较小的散状物料，如粮食、煤、水泥、炉渣、铸造砂、碎矿石等，常用规格：td100,td160,td250,td315,td400,td500等型号；提升高度40m。TD斗式提升机严格按照JB3926-85《垂直斗式提升机》标准设计制造，目前国内常用的斗式提升机均为垂直式。

特点：

结构简单，运行平稳，挖取式装料，离心重力式卸料，物料温度不超过60℃；TD斗式提升机与传统D型斗式提升机相比输送效率高、料斗形式多，应优先选用。TD斗式提升机备有四种料斗，即：Q型(浅斗)、H型(弧底斗)、ZD型(中深斗)、SD型(深斗)。TD斗式提升机均采用皮带+料斗提升输送物料，目前已涉及到粮食、煤炭、粉煤灰、水泥、碎矿石、石英砂、炭素等行业领域中，并得到很好的应用。

1、提升范围广：本系列斗式提升机对物料的种类、特性要求少,不但能提升一般粉状、小颗粒状物料,而且可提升磨琢性较大的物料。

2、密封性好,环境污染少。

3、驱动功率小，采用流入式喂料、诱导式卸料；采用大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象,因此无效功率少。

4、使用寿命长：提升机的喂料采取流入式,无需用斗挖料,材料之间很少发生挤压和碰撞现象。本机在设计时保证物料在喂料、卸料时少有撒落,减少了机械磨损。

5、提升高度高：提升机运行平稳,因此可达到较高的提升高度。

6、运行可靠性高：先进的设计原理和制造工艺,保证了整机运行的可靠性,无故障时间超过2万小时。

★ 本公司可根据客户需求设计生产，并提供现场勘测、技术图纸、安装售后等系列服务。
★ 本公司对提供的产品图片、技术参数等资料保留终的解释权并以生产实物为准。
