TD型、DⅡ型皮带输送机简介：  点此跳转输送机配件→（滚筒、托辊、橡胶皮带、食品输送带）

  DTⅡ、TD75型皮带由于输送量大,结构简单,维护方便,成本低,通用性强等优点,而被广泛地应用在冶金、矿山、煤炭、港口、交通、水电、化工等部门,进行装车、装船、转载或堆积各种常温状态的松散密度为500~2500kg/m3各种散状物料或成件物品.由单机或多机组合成运输系统来输送物料,根据工艺要求可布置成水平或倾斜的形式,DTⅡ型皮带输送机除了可满足水平或倾斜输送要求外,还可采用带凸弧段、凹弧段与直线段组合的输送形式.输送机允许输送的物料块度取决于带宽、带速、槽角和倾角,也取决于大块物料出现的频率.该输送机适用的工作环境温度一般为-25~+40℃.我公司还生产轻型皮带输送机和移动式输送机.

TD系列带式输送机技术参数表:

 TD系列带式输送机产品代号及订货代号

TD系列带式输送机的产品代号为TD75,其意义如下

TD系列带式输送机的订货代号应作如下标注

TD系列带式输送机工作特点:

DTⅡ、TD75型带式输送机按其支架结构有固定式的移动式两种：按输送带材料有胶带、塑料带和钢芯带之分。输送机的工作环境温度一般在-10oC--+40oC之间，要求物料温度不超过70oC；耐热橡胶带可输送120oC以下的高温物料。物料温度更高时不宜采用胶带输送机。当输送具有酸性碱性油类物质和有机溶剂等成分的物料时，需采用耐油、耐酸碱的橡胶带式塑料带。带式输送机的带宽可分为：500、650、800、1000、1200和1400mm。用户可根据带式输送机的输送长度，物料的种类、容重、输送量、输送长度等诸因素通过计算确定输送机的布局以及所选用的胶带宽度、帆布层数和胶带厚度。

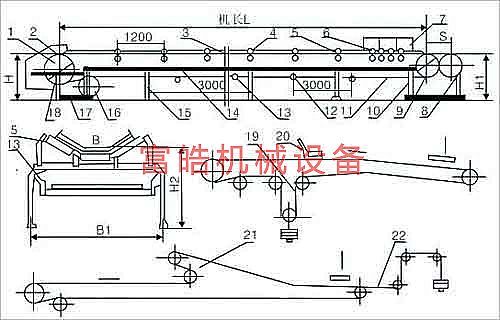

TD型、DⅡ型皮带输送机结构图：

TD系列带式输送机外型尺寸图:

标记示例:带宽B=800mm、托辊直径D=89mm的槽形托辊、TD9089槽形托辊。

1、输送能力Qv值系按水平运输，动堆积角θ为20°，托辊槽角λ为30°时计算的。

2、带速（4.5）、（5.6）m/s为非标准值，一般不推荐使用。

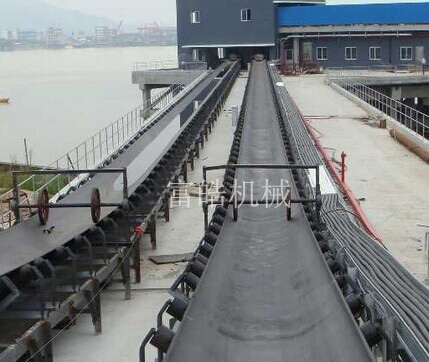

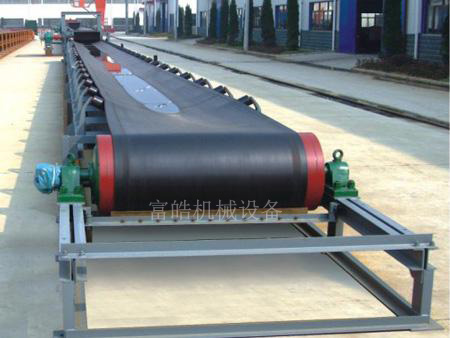

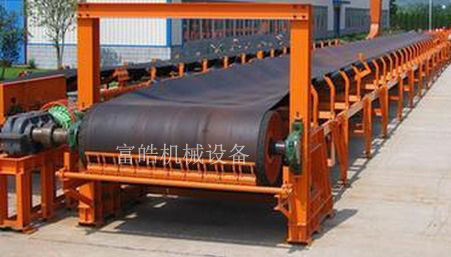

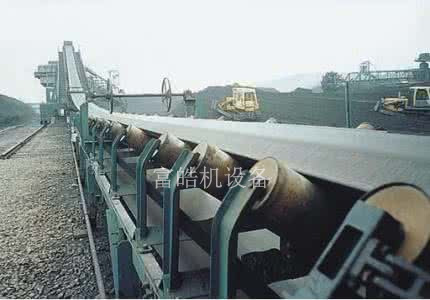

TD型、DⅡ型皮带输送机图片：

启动和停机
输送机一般应在空载的条件下启动。在顺次安装有数台皮带输送机时，应采用可以闭锁的起动装置，以便通过集控室按一定顺序起动和停机。除此之外，为防止突发事故，每台输送机还应设置就地启动或停机的按钮，可以单独停止任意一台。为了防止输送带由于某种原因而被纵向撕裂，当输送机长度超过30m时，沿着输送机全长，应间隔一定距离（如25—30m）安装一个停机按钮。
皮带输送机的安装
皮带输送机的安装一般按下列几个阶段进行。
1.安装皮带输送机的机架机架的安装是从头架开始的，然后顺次安装各节中间架，后装设尾架。在安装机架之前，首先要在输送机的全长上拉引中心线，因保持输送机的中心线在一直线上是输送带正常运行的重要条件，所以在安装各节机架时，必须对准中心线，同时也要搭架子找平，机架对中心线的允许误差，每米机长为±0.1mm。但在输送机全长上对机架中心的误差不得超过35mm。当全部单节安设并找准之后，可将各单节连接起来。
2.安装驱动装置 安装驱动装置时，必须注意使皮带输送机的传动轴与皮带输送机的中心线垂直，使驱动滚筒的宽度的中央与输送机的中心线重合，减速器的轴线与传动轴线平行。同时，所有轴和滚筒都应找平。轴的水平误差，根据输送机的宽窄，允许在0.5—1.5mm的范围内。在安装驱动装置的同时，可以安装尾轮等拉紧装置，拉紧装置的滚筒轴线，应与皮带输送机的中心线垂直。
3.安装托辊 在机架、传动装置和拉紧装置安装之后，可以安装上下托辊的托辊架，使输送带具有缓慢变向的弯弧，弯转段的托滚架间距为正常托辊架间距的1/2～1/3。托辊安装后，应使其回转灵活轻快。
4.皮带输送机的后找准 为保证输送带始终在托辊和滚筒的中心线上运行，安装托辊、机架和滚筒时，必须满足下列要求：
1）所有托辊必须排成行、互相平行，并保持横向水平。
2）所有的滚筒排成行，互相平行。
3）支承结构架必须呈直线，而且保持横向水平。为此，在驱动滚筒及托辊架安装以后，应该对输送机的中心线和水平作后找正。
5.然后将机架固定在基础或楼板上。皮带输送机固定以后，可装设给料和卸料装置。
6.挂设输送带 挂设输送带时，先将输送带带条铺在空载段的托辊上，围抱驱动滚筒之后，再敷在重载段的托辊上。挂设带条可使用0.5—1.5t的手摇绞车。在拉紧带条进行连接时，应将拉紧装置的滚筒移到极限位置，对小车及螺旋式拉紧装置要向传动装置方向拉移；而垂直式捡紧装置要使滚筒移到上方。在拉紧输送带以前，应安装好减速器和电动机，倾斜式输送机要装好制动装置。
7.皮带输送机安装后，需要进行空转试机。在空转试机中，要注意输送带运行中有无跑偏现象、驱动部分的运转温度、托辊运转中的活动情况、清扫装置和导料板与输送带表面的接触严密程度等，同时要进行必要的调整，各部件都正常后才可以进行带负载运转试机。如果采用螺旋式拉紧装置，在带负荷运转试机时，还要对其松紧度再进行一次调整。
皮带输送机的维护
为了保证皮带输送机运转可靠，主要的是及时发现和排除可能发生的故障。为此操作人员必须随时观察运输机的工作情况，如发现异常应及时处理。机械工人应定期巡视和检查任何需要注意的情况或部件，这是很重要的。例如一个托辊，并不显得十分重要，但输送磨损物料的高速输送带可能很快把它的外壳磨穿，出现一个刀刃，这个刀刃就可能严重地损坏一条价格昂贵的输送带。受过训练的工人或有经验的工作人员能及时发现即将发生的事故，并防患于未然。皮带输送机的输送带在整个输送机成本里占相当大的比重。为了减少更换和维修输送带的费用，必须重视对操作人员和维修人员进行输送带的运行和维修知识的培训。

1.驱动部分:系由装置在型钢焊成的底座上的电动机-->高速联轴器-->减速器-->减速联轴器组成。根据布置要求:驱动装置设有左装和右装两种,另外本公司配有功率1.5KW到13KW,速度0.80、1.0、1.25的油冷式电动滚筒。

2.滚动部分:分传动滚筒和改向滚筒两大类。

3.托辊部分:分槽形、平行、调心和缓冲托辊等。

4.清扫部分:分弹簧清扫器和空段清扫器。

5.卸料部分:分固定式犁式卸料器和电动卸料器。

6.制动部分:有带式逆止器和滚柱逆止器两种。

7.附件:在罩壳、导料槽、漏斗等。
