弧形筛

作者富皓机械设备 浏览次数:



弧形筛简介:

 弧形筛也称为(香蕉振动筛)是以外形来定义的,简称香蕉筛,具有箱式振动器和多段不同倾角筛面的直线振动筛,筛箱的形状与香蕉相似。主要用于细粒含量高的大、中粒级物料的粒度分级,亦可用于脱水、脱介和脱泥等作业(细粒指粒度小于筛孔尺寸一半以下的颗粒)。

  弧形筛是在直线振动筛上注入香蕉形多段筛面的专有技术设计而成的。在入料端有一较大的斜坡筛面,随后紧接着以一定数目的角度逐级下降,址到出粒口为止,入料端的斜坡筛面可使更多的物料通过筛面时有较高的筛分速度和较薄的物料分层。因为大块物料较快地穿过陡坡,这种较早地分层使细的颗粒更快的靠近筛面,能相对不受阻碍地通过缝隙,所以,香蕉形振动筛具有极高的筛分效率和高于传统分级筛1.5-2倍处理量的特点,是最先进、最受欢迎的筛分机械产品。

弧形筛工作原理:

  弧形筛在入料端有一斜坡面,先以34°开始,紧接着以一定数目的角度下降到大约为10°的出料端为止。筛面采用不同倾角的折线形式,从入料端到出料端物料层厚度是不变。各段筛面上物料量与流速比值稳定、料层高,呈现均匀状态,筛分效率显著提高,比相同有效面积振动筛的处理量提高1-2倍,对于细粒含量高,特别是物料中料度占分级粒度尺寸小于1/2的物料含量较大时,香蕉型振动筛分机具有极高的筛分效率。

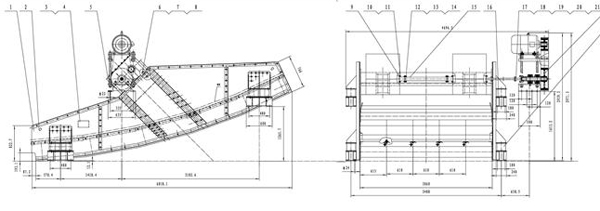

弧形筛结构图纸:

香蕉筛结构图纸

  弧形筛主要由筛箱、筛网、激振器、减振弹簧和下座架等组成。香蕉筛是由电动机和激振器作为振动源,激振器主要是由偏心轴、皮带轮、轴承及轴承座等组成,激振器安装在筛箱侧板上,并由电动机通过三角皮带或软连接与其相连,电动机带动偏心轴旋转,产生离心惯性力,迫使筛箱振动。

 弧形筛应用行业:石料厂、矿山、冶金、建材、公路、铁路等行业中的大、中粒级物料,弧形筛在选煤工艺中担负着脱水、脱介、脱泥、分级煤泥回收的作用。

弧形筛技术参数表:

型号 处理量 th 筛宽(mm) 弧形半径 R(mm) 包角 (度) 筛孔尺寸(mm)
HS0715Ⅰ 40-80 700 2030 45 0.3~1.0
HS1015Ⅰ 60-120 1000 45
HS1315Ⅰ 90-180 1300 45
HS1615Ⅰ 120-220 1600 45
HS1915Ⅰ 160-300 1900 45
HS2215Ⅰ 200-360 2200 45
HS0720Ⅰ 40-80 700 60
HS1020Ⅰ 60-120 1000 60
HS1320Ⅰ 90-180 1300 60
HS1620Ⅰ 120-120 1600 60
HS1920Ⅰ 160-300 1900 60
HS2220Ⅰ 200-36 2200 60
HS2420Ⅰ 220-400 2400 60

弧形筛外形尺寸表:

型号 外型尺寸(mm)
A A1 B B1 H H1
HS0715Ⅰ 489 384 700 855 2760 0
HS1015Ⅰ 489 384 1000 1155 2760 0
HS1315Ⅰ 489 384 1300 1455 2760 0
HS1615Ⅰ 489 384 1600 1755 2760 0
HS1915Ⅰ 489 384 1900 2055 2760 0
HS2215Ⅰ 489 384 2200 2355 2760 0
HS0720Ⅰ 666 492 700 855 2905 173
HS1020Ⅰ 666 492 100 1155 2905 173
HS1320Ⅰ 666 492 1300 1455 2905 173
HS1620Ⅰ 666 492 1600 1755 2905 173
HS1920Ⅰ 666 492 1900 2055 2905 173
HS2220Ⅰ 666 492 2000 2355 2905 173
HS2420Ⅰ 666 492 2200 2555 2905 173

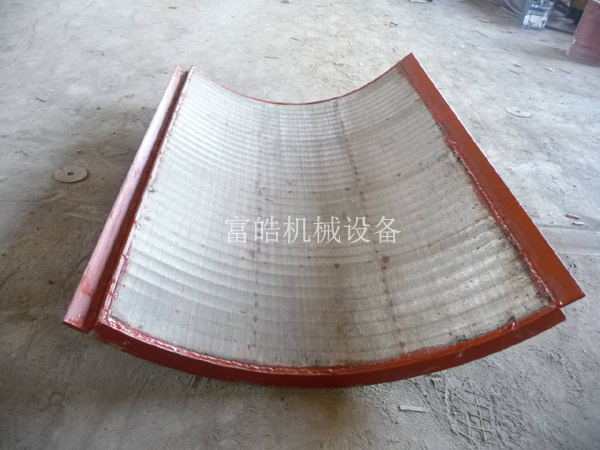

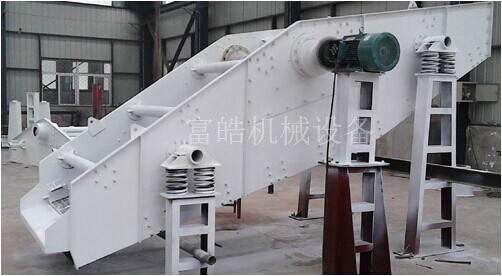

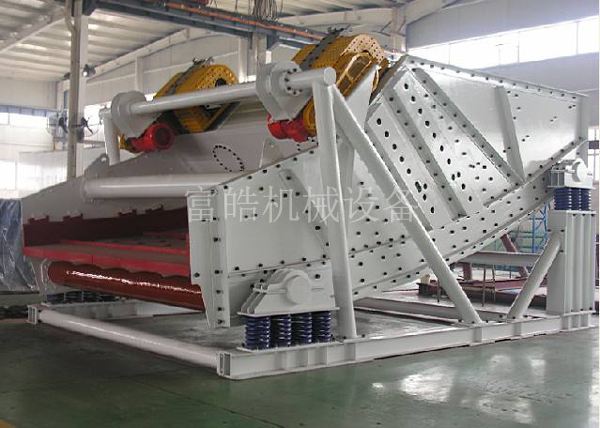

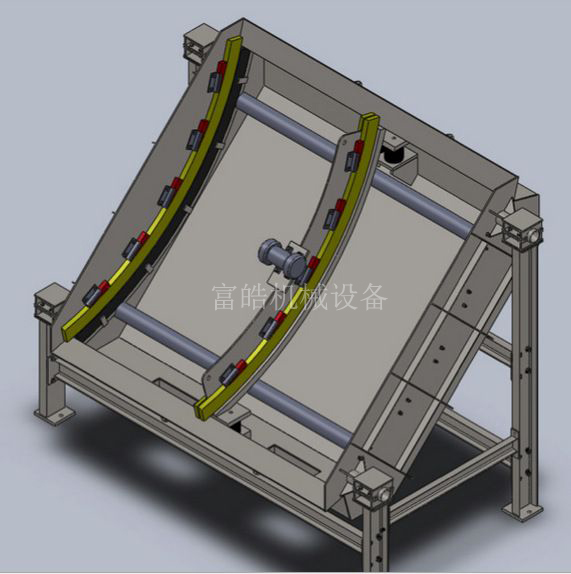

 弧形筛图片:











弧形筛使用厂家维护维修知识:
1、建议制作支撑架,以挂吊备用筛面。
2、每班检查筛格压紧装置,如有松动则应压紧。
3、经常检查密封条,发现磨损或有缺陷应该及时更换。
4、筛格应该经常取出,定期检查筛面是否破损或凹凸不平,筛孔是否堵塞等。
5、每班检查进料箱的连接是否松动,如果间隙变大,引起碰撞,会使设备破裂。6、振动筛虽然无需润滑油,每年仍然需要大修一次,更换衬板,对两道筛面进行修整等。振动电机要拆下检查,并给电机轴承换油,如果轴承损坏,则要更换
7、每班检查筛体支撑装置,观察中空橡胶垫有无明显变形或者脱胶现象,当橡胶垫破损或者过渡压扁时,应同时更换两块中空橡胶垫。
  振动筛日常维护内容包括筛子表面,振动筛特别是筛面紧固情况,振动筛松动时应及时紧固。振动筛定期清洗筛子表面,振动筛对于漆皮脱落部位应及时修理、除锈并涂漆,对于裸露的加工表面应涂以工业凡士林以防生锈。
振动筛定期检查:振动筛定期检查包括周检和月检。
振动筛修理
1、对振动筛筛子进行定期检查时所发现的问题,振动筛应进行修理。振动筛修理内容包括及时调整三角带拉力,更换新带,更换磨损的筛面以及纵向垫条,更换减振弹簧,更换滚动轴承、传动齿轮和密封,更换损坏的螺栓,修理筛框构件的破损等。
2、筛框侧板及梁应避免发生应力集中,振动筛因此不允许在这些构件上施以焊接。振动筛对于下横梁开裂应及时更换,侧板发现裂纹损伤时,应在裂纹尽头及时钻5mm孔,然后在开裂部位加补强板。激振器的拆卸、修理和装配应由专职人员在洁净场所进行。
3、振动筛拆卸后检查滚动轴承磨损情况,振动筛检查齿轮齿面,振动筛检查各部件联接情况,振动筛清洗箱体中的润滑回路使之畅通,振动筛清除各结合面上的附着物,振动筛更换全部密封件及其他损坏零件。
弧形筛轴承损坏预防知识:
   振动筛是使用振子激振所发作的复旋型振荡而作业的。振子的上旋转重锤使筛面发作平面回旋振荡,而下旋转重锤则使筛面发作锥面反转振荡,其联合作用则使筛面发反复振荡。在正常作业中,如何防止振动筛轴承损坏,下面咱们一起来探讨一下:
  当设备偏心块在长时间使用后掉落或许偏心块巨细不共同时,直线振荡筛激振器股动对称的偏心块布局发作高速工作。会招致设备转速反常。此刻要及时替换偏心块布局,包管直线振荡筛的两个倾向块巨细共同,工作平衡。直线振荡筛的轴承在转速反常后,很容易发作冲突和温升。当直线振荡筛的轴承短少光滑油剂或光滑油剂增加不符合设备需求,招致振动筛迷宫密封设备呈现阻塞后,会使轴承布局温升跨越规则规模值,此刻要及时查看设备光滑体系,包管光滑油剂足够卫生,若发现阻塞表象则要安装轴承进行彻底的卫生;密封圈若呈现损坏或许轴承在磨损后呈现开裂等表象时,要及时对密封圈和轴承进行替换,从头调整直线振荡筛后重。
