环链斗式提升机

作者富皓机械设备 浏览次数:

环链斗式提升机通俗叫链式提升机或TH型斗式提升机

TH型斗式提升机用途:点此链接→(详细介绍提升机配件
  TH型斗式提升机具有输送量大,提升度高,运行平稳可靠,寿命长等显着优点。其主要技术性能及参数符合垂直斗式提升机国际标准和国外先进标准;牵引采用圆环链,符合矿用高强度圆环链。
TH型斗式提升机特点:
  1、输送量大,相同斗宽的TH型斗式提升机型与HL型斗式提升机型相比,输送量增大近一倍;
  2、采用组装式链轮,有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料、降低了维修费;
  3、机身下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链;
  4、牵引件为低合金高强度圆环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。本提升机为混合或重力方式卸料,掏取式装料,适用输送堆积密度不大于1.5吨/m3的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过250度。
  备有两种料斗:
  ZH型(中深斗)一般使用于输送湿的、结块、较难抛出的物料, 如湿砂、型砂、化肥、碱粉等。
  SH型(深斗)一般使用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块等。
  TH型斗式提升机传动装置有二种形式,分别配有ZJ型减速器和ZQ型减速器。ZJ型轴装减速器直接套装在主轴轴头上,省去了提升机传动平台、联轴器等,使TH型斗式提升机结构紧凑、重量轻,而且内部带有异型辊逆止器,逆止可靠,该减速器噪声低,运转平稳,并随主轴浮动,可消除安装应力。本机大输送量365m3/h,大提升高度为50m。

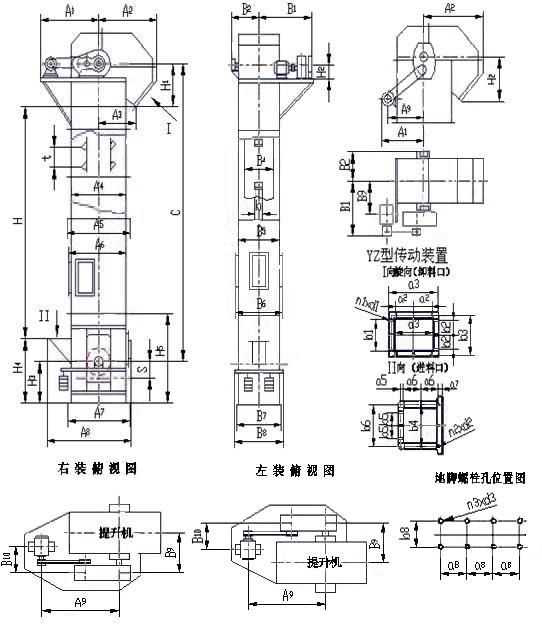

TH型斗式提升机结构示意图:

TH型斗式提升机技术参数:

型 号 TH160 TH250 TH315 TH400 TH500 TH630 TH800 TH1000 TH1250
料斗型式 zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh zh sh
输送能力,m 3 /h 19 30 30 48 35 59 58 94 73 118 114 185 150 240 240 360 360 540
料斗 料斗容量(l) 1.2 1.9 3 4.8 3.75 6 5.9 9.5 9.3 15 14.6 23.6 24 38 38 60 60 95
斗距(mm) 350 450 512 688 936 936 1001
链条 园钢直径 x节(mm) φ12X45 φ18X64 φ22X86 φ24X86  φ24X86 φ28X92
单链条破 断强(KN) ≥170 ≥320 ≥480 ≥560 ≥560 ≥660
料斗运动 速度 (m/s) 1.3 1.2 1.4 1.5 1.6 1.6 1.6
传动链轮转数 (r/min) 62.5 46.8 42.5 37.6 35.8 31.8 30.5 30.5 28
输送物料的 大块度(mm) 20 25 35 40 50 60 75 85 100

注释:上表为TH型160、200、250型斗式提升机技术参数表,表中料斗容积为盛水容积,输送量按此斗容计算时为100%填充。



1.表中斗容为计算斗容,输送量按填充系数0.6计算得出。2.TH型斗提机料斗用途:Zh--中深斗:输送湿粘性物料,如糖、湿细沙等。Sh--深斗:输送重的粉状至小块状物料,如水泥、砂、煤等。3.HL型斗提机料斗用途:Q--浅园底料斗:输送潮湿、易结块、难抛出的物料,如湿沙、湿煤等。S--深园底料斗:输送干燥的、松散的、易抛出的物料,如水泥、煤块、碎石等。4.张紧力计算:G=40+0.232·H式中:Q--输送量(t/h) H--提升高度(mm) G--张紧力(kg)

型号规格 YY型驱动装置 YY型驱动装置
C1 C2 C3 C4 C1 C2 C3 C4
TH315 Y5Y125 Y7Y140 Y11Y160 Y15Y180 Y5J4 Y7J4 Y11J5 Y15J5
TH400 Y11Y160 Y15Y180 Y18Y180 Y22Y200 Y11J5 Y15J6 Y18J6 Y55J6
TH500 Y15Y180 Y18Y200 Y22Y200 Y30Y224 Y15J6 Y18J6 Y22J6
TH630 Y18Y200 Y22Y224 Y30Y224 Y37Y250 Y18J6 Y22J6

说明:Y5Y125表示Y型电机功率为5.5KW,ZLY125型减速机。Y11J5表示Y型电机功率11KW,JZQ500型减速机。



TH型斗式提升机主要尺寸:

型号规格 整机结构尺寸 地脚孔尺寸 上部机壳尺寸
L H HO H4 S t a8 b8 n3×d3 H3 A2 B2
TH315 C+1643 C-873 850 900 250 512 445 561 8×Φ22 1585 1267 443
TH400 C+1763 C-1249 950 950 250 512 495 646 8×Φ22 1690 1394 498
TH500 C+2024 C-1522 1100 1060 250 688 569 778 8×Φ26 1690 1545 579
TH630 C+2384 C-1907 1250 1250 300 688 636 908 8×Φ26 1800 1706 644

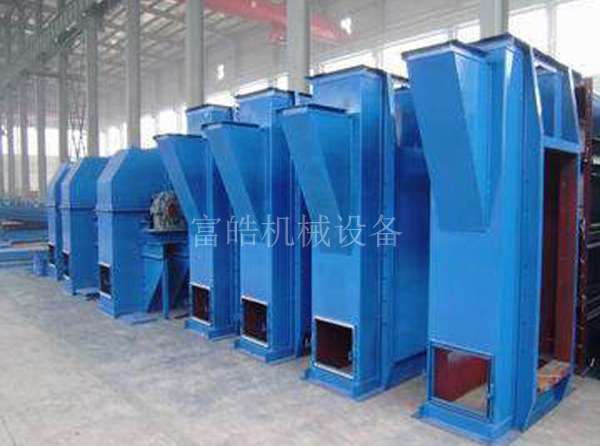

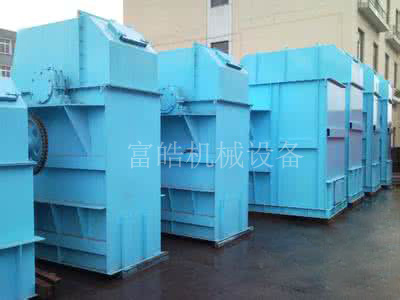

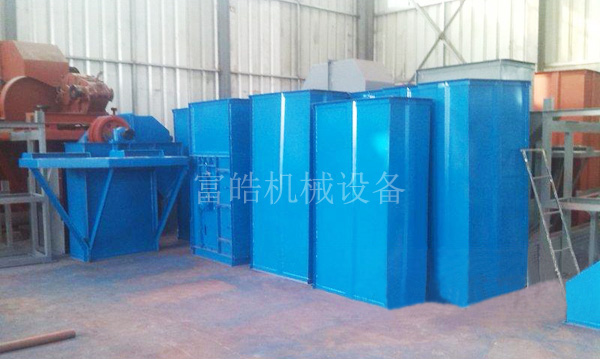

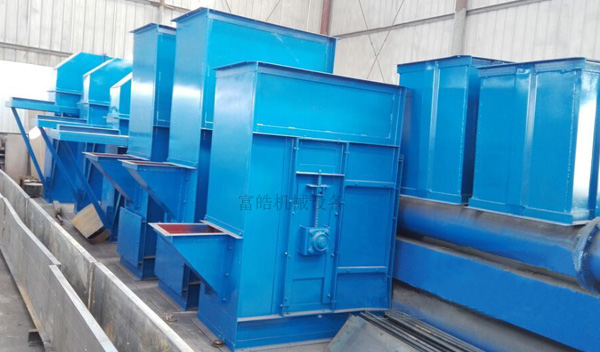

环链斗式提升机图片:

★ 本公司可根据客户需求设计生产,并提供现场勘测、技术图纸、安装售后等系列服务。
★ 本公司对提供的产品图片、技术参数等资料保留终的解释权并以生产实物为准。
★本公司销售热线:18637380011 技术热线:18437370011
